霍尔元件选型指导(下)

产品时间:2020-11-18 14:19

简要描述:

全极霍尔元件 全极霍尔元件 不区分霍尔元件的南北极,只要遇到足够强度的磁场,就可以开启,不管插件还是贴片封装,都是有磁场靠近输出低电平,磁场离开输出高电平,如果有要...

详细介绍

全极霍尔元件


全极霍尔元件不区分霍尔元件的南北极,只要遇到足够强度的磁场,就可以开启,不管插件还是贴片封装,都是有磁场靠近输出低电平,磁场离开输出高电平,如果有要求输出反向的,也可以定制有磁输出高电平,无磁输出低电平的全极霍尔。全极霍尔分为全极微功耗霍尔元件和全极宽电压霍尔,在实际选型中,要先确定客户的工作电压是多少,是否有低功耗的需求,检测频率多少,如果工作电压超过6v,检测频率超过12hz/s,就只能用全极宽电压范围的霍尔元件,如HX6474,其工作电压范围为2.5v-26v,检测频率为3khz/s.



全极微功耗霍尔元件

全极霍尔元件大部分都有微功耗的功能,平均功耗为5微安,但是微功耗的工作频率较低,工作电压范围较窄,一般为1.65v-6v,如果选用微功耗的霍尔元件需要考虑工作频率,如果超过12HZ/S的话,建议选用全极非微功耗的霍尔。全极霍尔大量应用于电池供电设备,手持电子设备,因为其功耗低,磁铁安装不需要区分南北极,方便安装磁铁。常见的应用有水表,电表,燃气表,手机,蓝牙耳机,玩具等等。我司常备的全极霍尔有HX6383,HX251,HX6382,HX6373,HX6393等。


线性霍尔元件

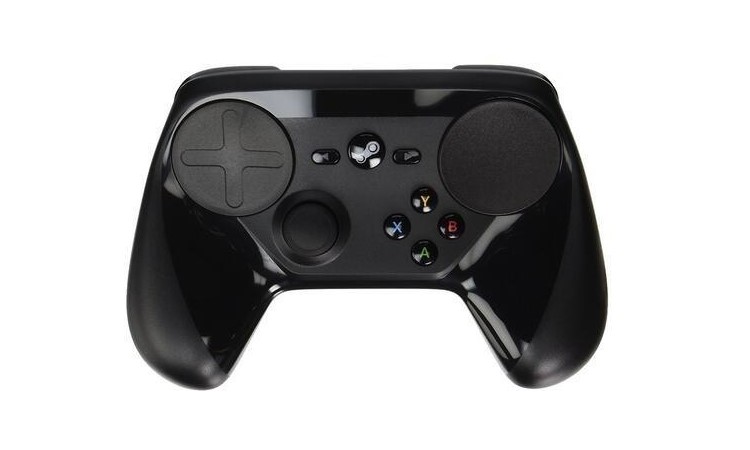

线性霍尔元件和以上三种类型的霍尔不同,前面三种霍尔输出的是数字量,线性霍尔元件输出的是模拟量。线性霍尔元件一般选用5V的工作电压,无磁场的时候,霍尔输出电压为工作电压的一半,也就是2.5V,线性霍尔插件和贴片封装感应磁场的方式是一样的,当S极磁场靠近的时候,霍尔的输出电压线性上升,逐渐上升到接近5V,当N极靠近的时候,霍尔输出电压线性下降,逐渐降低到接近0V。线性霍尔元件可用来监测磁场大小,电流大小,压力大小,位移大小,角度大小等等需要线性输出的方案。常见的线性霍尔的应用有电动车转把,电流传感器,游戏手柄,游戏鼠标,仪表等等,我司常备的线性霍尔元件有HX6639,HX6659,HX6669,HX6649,HX49e等,另外,我们还有可编程线性霍尔元件HX6388,HX4216,可根据实际方案的要求编霍尔的输出电压范围和磁灵敏度,最高可到50mv/g.


以上就是关于我司几种类型霍尔元件工作原理和应用的简单解析,看完上面的介绍,你是不是已经掌握了霍尔选型的技巧了呢?如果还有不确定的地方可联系网站在线客服,竭诚为您服务!
