在了解霍尔元件在电机中的应用之前，我们先要了解一下电机到底是如何工作的，进一步来了解霍尔元件在电机里面又是什么作用。
电机为什么能够转动？通俗的说就是电机里边的绕组线圈，通电产生磁场，电机的转子上也有磁铁，绕组线圈产生的磁场磁力拉动或推动转子旋转，就跟玩磁铁一样，一块会推着另一块运动。所以说电机能不能转动，霍尔并不是必须的，传统的有刷电机里面，就是没有霍尔的。有霍尔的叫无刷电机，至于有刷电机和无刷电机的区别，我们以后再做讨论。
用在电机里面的霍尔类型是双极锁存的，例如我司的HX6571、HXS41H、HX41F-n等产品，很多人会把双极锁存的霍尔跟全极的霍尔混肴，这里也简单做下说明。全极的霍尔一般用在开关应用，就是通过磁铁的靠近和远离，来输出不同的高低电平信号，来控制开关。全极指的就是全部磁极，就是说磁铁的N或者S极靠近霍尔，输出结果是一模一样的，所有磁极都可以感应，所以叫全极。 双极锁存区别于全极，多了一个锁定的状态，单个磁极靠近霍尔后，输出的电平状态在磁铁远离后，会锁定住。直到加相反的磁极输出电平状态才会改变。就是通过磁铁的NS极交替经过霍尔来控制开关。
图1-1

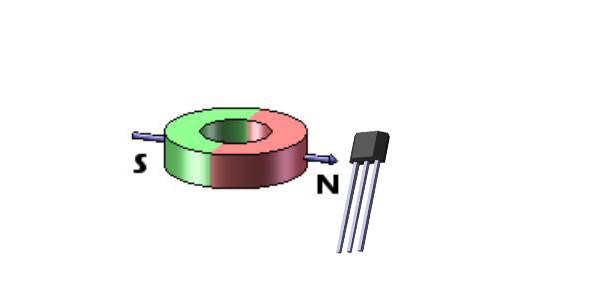

如上图1-1所示，霍尔元件正对着磁铁，假设磁环开始选择，磁环每旋转一圈，就有一个高低电平信号切换。输出电压波形图就如下图1-2所示：

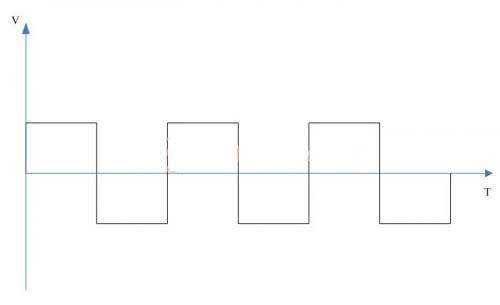

如图1-2中所示，竖轴为输出电压线，横轴为时间线，因为双极锁存类型的霍尔bop和brp是正好相反的，因而输出电压的高低电平时间是一致的，输出的波形就会和图1-2一样。上面的一条线就是高电平输出，下面的一条线就是低电平输出，磁铁旋转一圈，有一半是高电平，一半是低电平。如图1-2所示，就是单颗霍尔元件的高低电平转换相位图。
文章篇幅有限，受字数限制，明天会继续更新霍尔元件在电机中的应用（下），请持续关注哦~
