霍尔效应
放置在磁场中的静止载流导体，在电流的方向与磁场方向不一致的情况下，电流和磁场方向的两个面之间产生电动势差异，这种现象称为霍尔效应。使用霍尔效应的霍尔元件具有我们需要的一些特性。霍尔设备结实，尺寸小，轻便，寿命长，安装方便，功耗低(直到1MHZ)，振动小，不怕灰尘、油污染、水蒸气和盐雾等污染或腐蚀，优点很多。
霍尔分类
霍尔线性装置高精度，线性度好；霍尔开关设备非接触、无磨损、传输清晰波形、无抖动、无回退、高位置重复精度(最大m级)。采取各种补偿和保护措施的霍尔装置的工作温度范围为-55C到150C。根据霍尔装置的功能，可分为：霍尔线性和霍尔开关装置。前者输出模拟量，后者输出数字量。
霍尔装置的分类

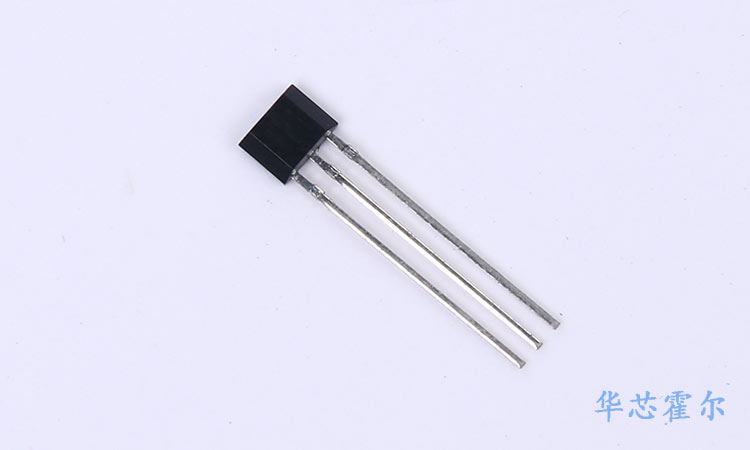

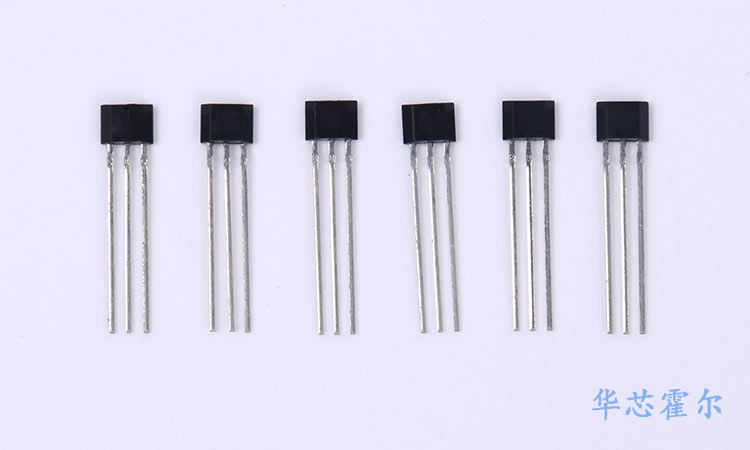

霍尔装置分为：霍尔元件和霍尔集成电路两类，这是一个简单的霍尔元件，在使用时需要放大获得的霍尔电压。后者将霍尔芯片及其信号处理电路集成到同一个芯片中。霍尔开关电路也称为霍尔数字电路，由稳压器、霍尔座、差动放大器、史密斯的特殊触发和输出阶段组成。
由于外部磁场的作用，磁感应强度超过传导阈值BOP时，霍尔电路输出管传导，输出低水平。之后，b再次增加，保持传导状态。外部磁场的b值下降到BRP时，输出管被切断，输出高水平。我们将BOP称为工作点，将BRP称为释放点，将BOP-BRP=BH称为百分制。阶的存在提高了开关电路的抗干扰能力。通常，应用磁场的南极(s极)接近霍尔电路外壳的标记时，作用于霍尔电路的磁场方向为正，北极接近标记面时为负。
当用作检测到磁场的物体的运动及位置信息载体时，通常使用永磁产生工作磁场。例如，NdFeB II磁钢5x4x2.5(nmm ')在磁极表面的磁感应强度约为2300高斯。在气隙中，随着距离的增加，磁感应强度迅速下降。在应用中考虑有效工作气隙的长度，以确保霍尔装置，尤其是霍尔开关装置的稳定运行。计算总有效工作气隙时，必须在丝印表面计算。在封装好的霍尔电路中，霍尔丝印的深度见产品说明书。
