1、概述:

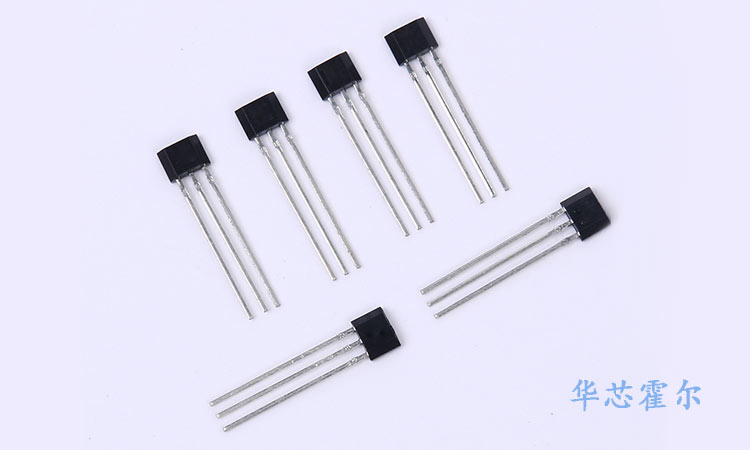

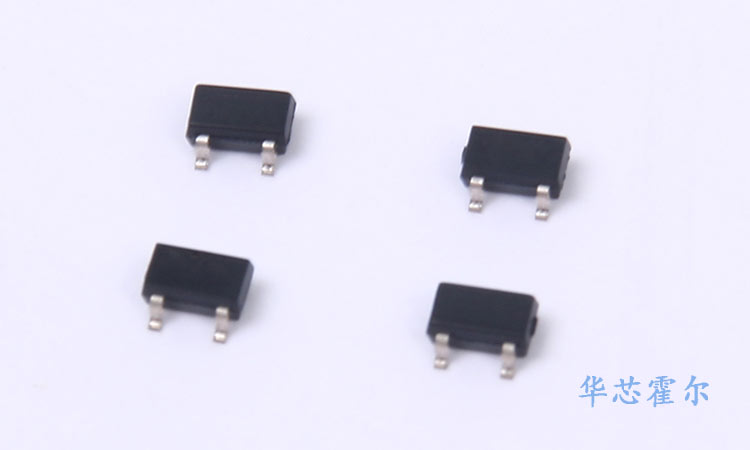

HX6649是一款小型化经济型，多功能的线性霍尔。工作原理是输入磁感应强度，输出和输入量成正比的电压，在静态时输出电压(B=0GS) 是电源电压的一半HX6649集成的电路具有低噪声输出，这使得它不必使用外部滤波。这个型号的线性霍尔元件同时还包括精密电阻，提供了更好的温度稳定性和准确性。封装:T0-92, SOT-23
工作温度为: -40~125*C，适合工业，商业和消费类电子使用。
2、产品特点:
- 体积小
- 单电流源输出
- 低噪声输出
- 正负磁场均可感应
3、典型应用:
- 电流检测
- 电机控制
- 位置检测
- 磁编码器
- 黑色金属探测器
- 振动传 感器
- 液位传感
- 重量传感
- 电动自行车调速器等其他检测磁场的应用

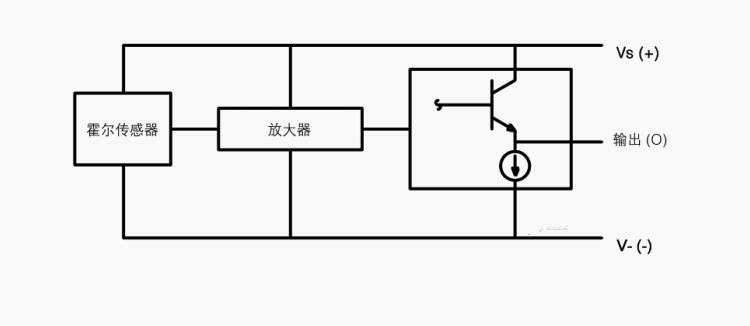

4、功能方框图

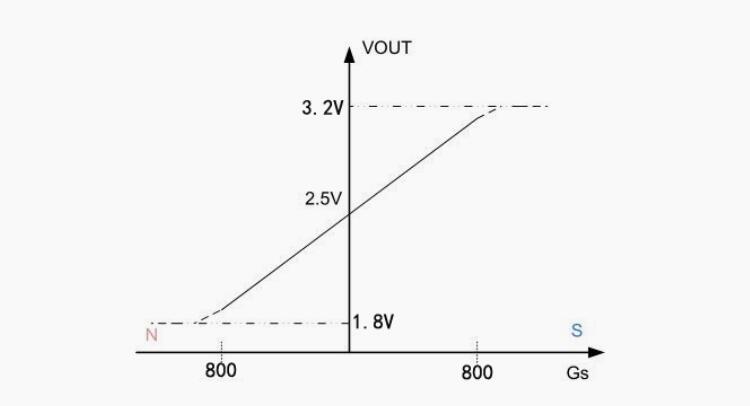

5.磁特性曲线图
HX6649线性霍尔元件感应到北极磁场的时候，输出电压减少，感应到南极磁场的时候，输出电压增加。如图所示。
HX6649线性霍尔元件线性度好，灵敏度高，多用于电动车转把里面，也可用于各种磁场和压力的检测。
